1、設計方案
項目概述
某大學數據中心建于2005年10月，并于2013年進行了虛擬化升級改造。數據中心通過幾年的建設運行，目前有30余個單位在數據中心進行了主機托管，同時還有各單位近80個信息系統在虛擬服務器上運行。數據中心目前有各種設備200余臺，其中包括校園網核心交換機、路由器、防火墻，各種網絡安全設備，還有數據存儲、數據庫服務器等重要設備。隨著我校信息化建設的不斷推進，數據中心無疑成為了全校網絡和信息系統的數據中樞，是我校數據交換、信息訪問和數據存儲最為集中的地方。目前數據中心的數據存儲已達到350T，近80個信息系統必須全年24小時保證正常運行。
某大學數據中心升級改造——數據中心環境改造項目，通過進行環境裝修、安裝中央空調及新風系統及監控大屏顯示系統建設實現對數據中心環境的改造，從而為數據中心提供安全可靠舒適的運維環境及實現數據中心各設備運行狀況的可視化。
顯示需求分析
l 建設一套55寸全高清分辨率液晶視屏墻顯示系統（以3行*4列組合）；

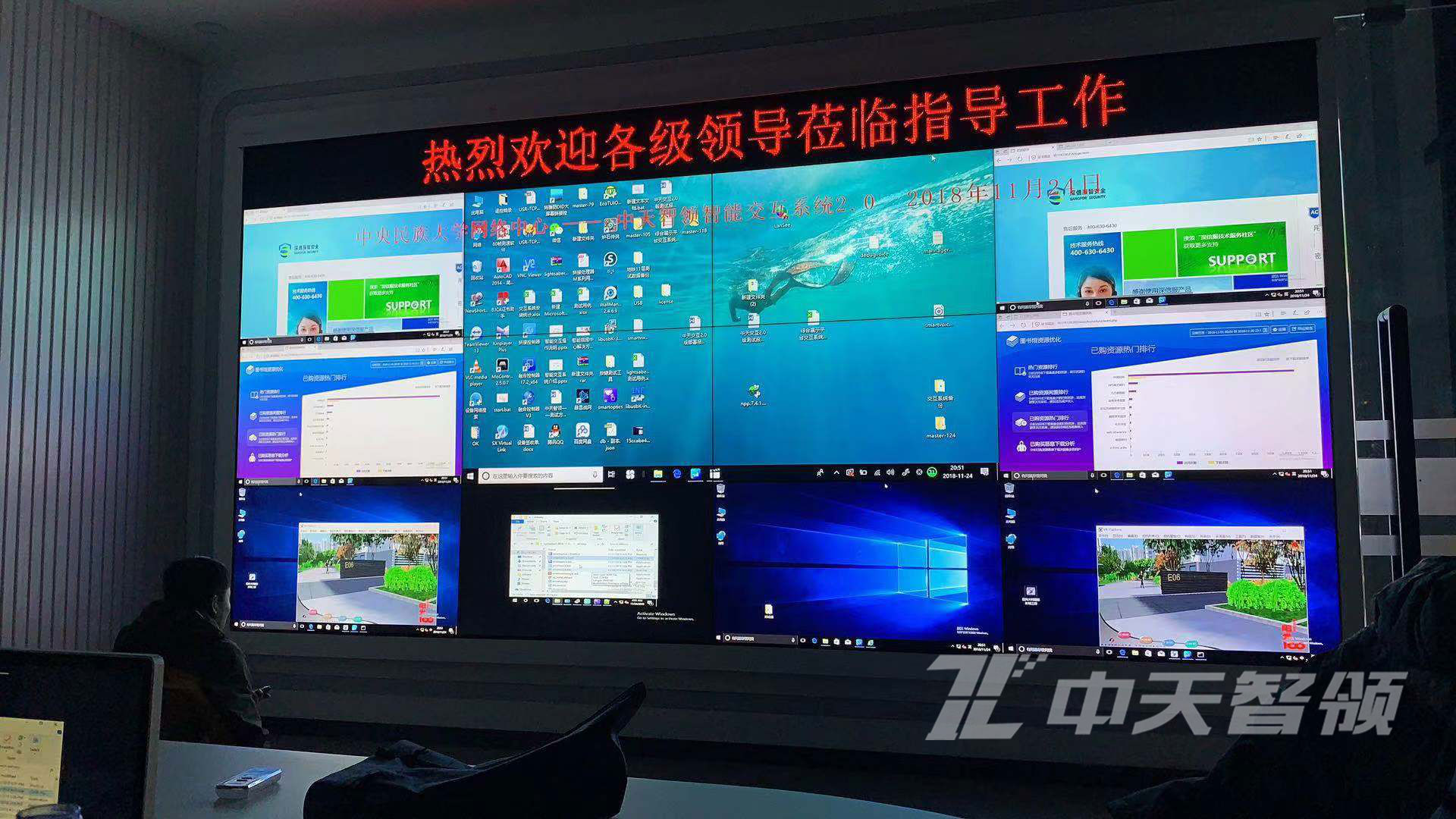

l 建設一套LED條屏作為輔助顯示，用于重要新聞、歡迎詞等的播放；
l 建設一套針對顯示系統的控制系統。
l 技術先進
大屏幕拼接顯示系統作為計算機與網絡的顯示終端，必須確保系統的技術先進性，應采用能體現現代計算機技術、通信技術、控制技術與顯示技術發展水平的設備和冗余設計技術，只有這樣才能適應當今計算機技術與應用系統飛速發展的要求，保證大屏幕顯示系統在數年內技術不落后，并充分滿足用戶的應用要求。
本案我方所推薦采用的大屏幕液晶設備采用世界先進技術水平的名牌工業產品，完全可保證本大屏幕液晶顯示系統在投入運營時的技術先進性。
l 安全可靠
選用知名的產品，以及有雄厚實力和優秀技術支持能力的廠商，以保證設計指標的實現和系統工作的可靠性。本大屏幕液晶拼接顯示系統，具備非常高的安全可靠性，能滿足7*24長時間連續不間斷運行的應用，保證系統99.9%以上的年利用率。因此，整個大屏幕液晶拼接顯示系統在產品設計、制造工藝、系統設計、售后服務等方面都需按安全可靠性原則進行。
本案我方所推薦采用的大屏幕液晶設備，整套系統生產制造工藝一流；售后服務完備。能夠充分滿足用戶長時間連續不間斷運行的應用要求，保證系統99.9%以上的年利用率。
l 經濟實用
將滿足用戶的業務管理作為第一要素考慮，采用集中管理控制模式，在滿足功能需求的基礎上做到操作方便、維護簡單、管理簡便。通過優化設計達到最經濟的目標，保證系統的高性能價格比。
相對其他的計算機應用系統，大屏幕液晶拼接顯示系統具有運營維護成本低的特點。這來自于系統除了具有性能價格比高的特點外，整個系統要結構合理、故障點少、操作簡單、管理方便，具備無故障運行時間長、遠期改造或擴容投資少以及運營成本盡量低等特性。
本公司的大屏幕液晶設備，使用壽命為60000小時。也就是說，在設備連續不間斷使用6年內，系統的維修費用極少。
l 維護方便
在所有項目中，系統的維護是整個系統運行周期中的重要環節。系統維護在整個系統生命周期中所占比例最大，必須充分考慮結構設計的合理性、規范性，在很短時間內完成系統的維護，并為系統升級預留空間。選用高度智能化、高技術含量的產品，建立系統開放式的架構，以標準化和模塊化為設計要求，既便于系統的管理和維護使用，又可保持系統較長時間的先進性。
本公司的大屏幕液晶設備，由液晶面板，顯示驅動板，電源板三部分組成。設備故障非常容易辨別，可直接向?qū)I(yè)維修站申請更換器件，日常維護與更換均能在短時間內完成。
l 兼容性好
本案所推薦的大屏幕液晶顯示設備，為通用的顯示器件，具備所有通用的視頻顯示接口，方便跟各類產品進行顯示集成。拼接控制主機通用性強，成熟度高。拼接顯示系統具備良好的兼容性。支持各種通用計算機網絡協議與操作系統，系統內各設備間及系統與其他系統間能理想對接，對圖形圖像能實現透明傳輸。
u 信號處理部分
主要是拼接控制器。本次項目采用我8000系列產品TD8000，通過對輸入輸出信號的管理，可實現任意開窗口、窗口的放大縮小、移動、場景的預存與讀取等各項功能。

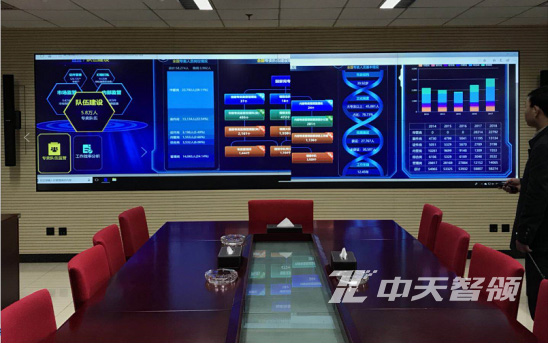

顯示效果示意圖
整個系統建設完成后，圖像顯示效果清晰，屏幕亮度高顯示均勻，色彩還原真實，圖像失真小，顯示穩定性高，使用壽命長，能滿足7×24小時長期連續顯示的要求。

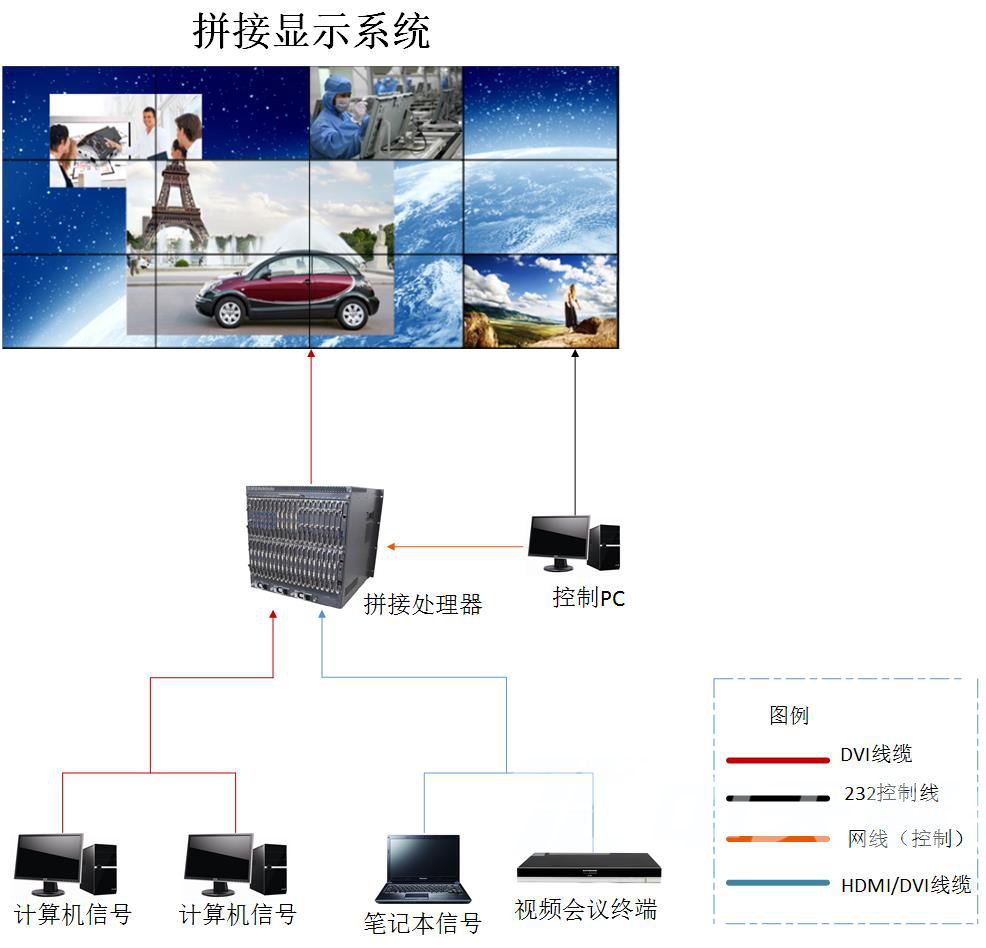

系統應用拓?fù)鋱D
2、系統功能
l 顯示系統部分
超高分辨率顯示；
顯示畫面令黑色濃郁深邃、堅實飽滿、白色純正，畫面層次感十足；
顯示色彩一致性、亮度一致性的畫面；
顯示單元可以任意組合，布局靈活；
顯示更精細、清晰的視頻圖像；

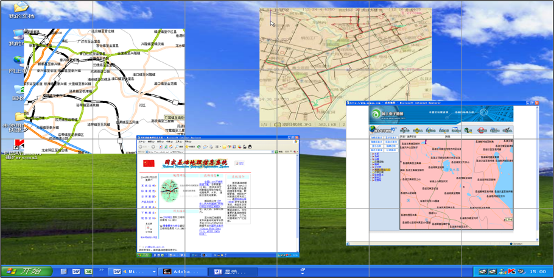

顯示畫面可以任意分布顯示：

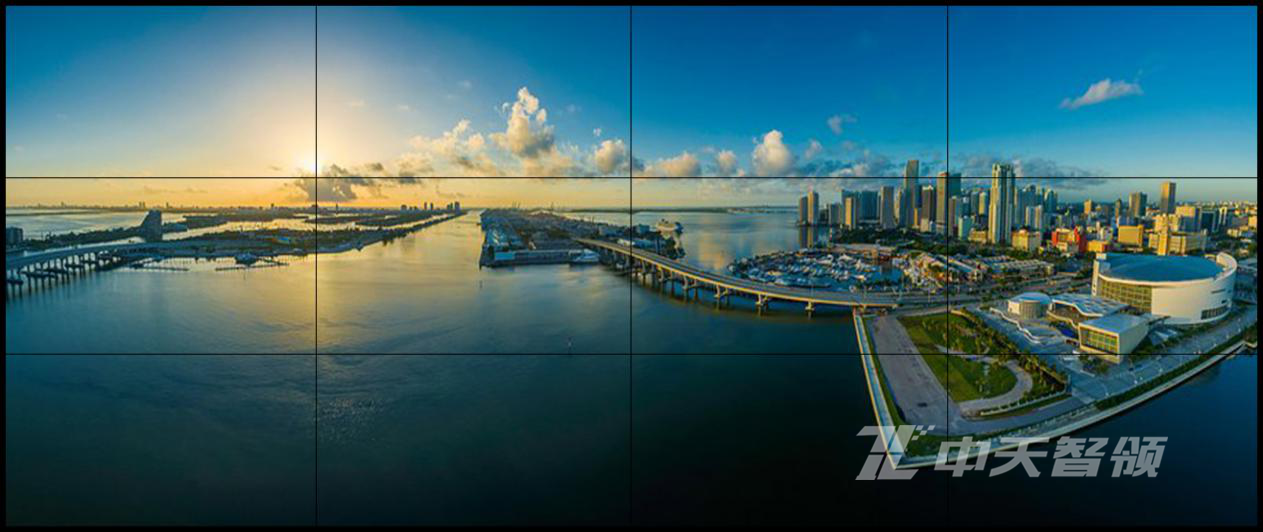

整屏顯示模式
l 信號處理部分
輸入信號接口豐富：8路DVI輸入，12路DVI輸出；
內置圖像處理器軟件；
高清混合矩陣功能；
控制系統分發功能；
配合交互系統實現客戶端內容交互控制；
拼接控制器數據分析及控制交換中間件；
可根據實際情況調整輸入輸出端。
3、智慧人機交互
l 手觸交互
多點手指觸控，簡稱手觸。講解員只需站在屏幕前使用手指直接對顯示畫面進行操控，系統最高支持255點同時對屏幕進行觸控，無死角、無延遲、無跳點。
根據使用者的操作習慣，如果需要書寫、圈點、標注屏上顯示的內容時。可書寫符號（如O：全屏；C：切換信號源。）操作屏幕，從而更好的講解，與快速指揮調度。
可以在DLP背投、投影硬幕、液晶拼接、小間距LED等顯示終端上實現多點手觸功能（不限屏幕尺寸大小、材質、形狀）。
支持全屏手觸，也支持局部手觸和多人手觸等。
支持完整手觸操作，包括單擊、雙擊、鼠標右鍵菜單呼出、窗口放大縮小、拖拽等。
革命性的突破了觸控系統單一操作的局限性，中天智領率先提出來符號觸控命令。自定義”W”、“M”、“<”、“>”等可編輯符號，可實現跳躍式/組合式操控。（需要拼接控制器支持）
如：在單個窗口上書寫”W”，進入窗口調整模式，左右、上下即可放大窗口，拖動則移動窗口；雙擊窗口則進入窗口觸控模式，信號窗口布局（大小或位置）變化后，觸控系統自適應其變化；在任意位置書寫“M”，所有窗口回歸預設布局。
如：可通過手勢操作，快速將可視化界面、應急預案等調用，例如；正在屏幕上寫“C”可以切換到初始設置界面，在屏幕上寫“Z”可以不斷的切換設置的重要界面；不同的重要界面以不同的符號來代替進行一鍵切換。通過手指或教鞭拖拽可移動窗口；┃（向上↑）：放大窗口 ；┃（向下↓）：縮小窗口；O ：全屏等。
還可根據用戶個人習慣自定義其他符號，一種符號可對應一套復雜的操作，極大縮短了操控時間，提高使用效率，為用戶提供嶄新的的觸控體驗。
支持手觸、教鞭、筆觸等交互方式
l 教鞭交互
使用自發激光筆，在屏幕上進行精確書寫，反應靈敏，操作方便。
支持完整手觸操作，包括單擊、雙擊和鼠標右鍵菜單呼出。
除了支持常規顯示終端的交互操作（不限屏幕尺寸大小、材質、形狀）。適合教學和涂鴉類交互場合使用。
可伸縮教鞭交互，當屏幕尺寸較大時，指揮人員很難用手直接觸摸到整個電子沙盤的屏幕，伸縮式光學指揮教鞭便應運而生。教鞭長度可定制，長度范圍為：55—160厘米。教鞭筆頭采用中空設計，控制光可以透過筆頭中間的小孔射出，方便使用者在電子沙盤上進行貼屏操作，例如書寫、標注、控制監控畫面旋轉，窗口布局調整及窗口的移動和縮放等。
教鞭交互是手觸和筆觸的延伸，適合在超大屏等手觸不方便的場合應用。
通過智能交互式電子沙盤，能夠掌控整體態勢。指揮員通過教鞭在沙盤上點擊查看指揮調度的參考方案、快捷的交通運輸方案、高效的物資調配方案等預案內容。直接對調取的監控圖像進行縮放、調焦等內容操作。
支持完整手觸和筆觸操作，包括單擊、雙擊和鼠標右鍵菜單呼出。
除了支持常規顯示終端的交互操作，還支持弧形屏，空間立體交互（比如實物沙盤）。
適合講解、指揮等正式的場合。
l 遠距離精準交互
★支持在距離屏幕50米范圍內任意位置利用激光點對屏幕光標進行精準操作
★有15個硬件按鈕，所有按鍵功能支持自定義，輕松滿足行業用戶操作需求。
★支持硬件鼠標功能，并支持4方向鍵
★支持場景輪詢一鍵切換、默認場景一鍵恢復
★配有雙色模式狀態燈，綠燈為大屏模式，此狀態即表明可通過智能激光筆對屏幕窗體進行控制，放大、縮小、挪移、場景切換、場景輪詢、一鍵恢復默認場景等；藍燈為主機模式，此狀體即表明可通過智能激光筆對屏幕內容進行鼠標及部分鍵盤操作，圈、點、輸畫、方向鍵等指揮操作；模式狀態一目了然，自然切換無縫對接。
★配有硬件級激光功率調節器，亮度瞬間可調，近距離或遠距離可根據客戶需求調節亮度大小，輕松滿足不同應用場景功率需求。
★激光點大小可調，近距離或遠距離可根據客戶需求調節光點大小，徹底告別遠距離激光“找不著點”的困擾，
★支持單筆+單接收，單筆+多接收，多筆+單接收，多筆+多接收等工作模式，無需對碼，0秒無縫切換，應急指揮從此從容不迫。此項目因屏幕長度大，故配備“單智能筆+多接收器”模式，客戶無論在大屏幕最左邊還是最右邊，均可交互無死角。
★支持防抖點擊功能和靈敏書寫功能一鍵切換。防抖功能可以讓遠距離點擊操作更加自如精準；靈敏書寫功能可以讓拖拽、框選等操作更加平滑自然。
一鍵切換場景（需要拼接控制器支持）
一鍵信號源滿屏（需要拼接控制器支持）
一鍵信號源放大縮小功能（需要拼接控制器支持）
信號源窗口的拖動漫游（需要拼接控制器支持）
l 多人多信號源交互
本系統可以讓多信號源窗口同時在大尺寸拼接屏中同時實現多人多點觸控。
多人觸控屏幕上的不同內容，互不影響，最高可支持255點觸控，可以進行多人訓練，多人游戲等操作；
該系統能把整屏分區，實現多種用途，同時實現指揮調度、多人學習、多人演練、交互演示、互動講解等多種應用。
在一整個中天智領拼接屏上，信號源窗口可以實現任意系統、任意數量、任意疊加。
而中天智領全球首創的系統級交互概念，是指中天智領交互式拼接系統可兼容并包各種類型系統，包括微軟、LINUX、蘋果操作系統等均可在屏幕中實現觸控。
各類信號混合顯示，可將各種信號源窗口、視頻信號在大屏幕上混合顯示，PC信號、監控信號、視頻信號等均能夠以窗口方式任意位置擺放、縮放、漫游、疊加、整屏等顯示出來。
這些信號源窗口，均可在一張大屏中全部輸出，且都能進行觸控，其操作相互間沒有任何影響。整套系統中的開窗數量沒有任何限制。
支持同時在不同信號源上進行交互操作（需要拼接控制器支持）
顯示場景切換后，所有信號源仍然可以進行精準交互操作，無需人工干預和再校準（需要拼接控制器支持）
信號源位置和大小發生變化后，仍然可以進行精準交互操作，無需人工干預和再校準（需要拼接控制器支持）施工組織方案
某大學已建成一個實力雄厚、結構合理的師資隊伍，數據中心地位更加突出。中天智領全球首創的系統級交互概念，全球領先的智慧人機信息化交互系統整體解決方案服務商，系統平臺可廣泛應用于政府、軍隊、公安、司法、教育、交通、電力等行業，相信某大學與中天智領進行交流合作，必將推動其在業內的影響力及知名度，數據中心的研發改造，依據最前沿發展趨勢，同時獲得更多與外界溝通的渠道。未來，某大學指揮中心一定更具智慧。
